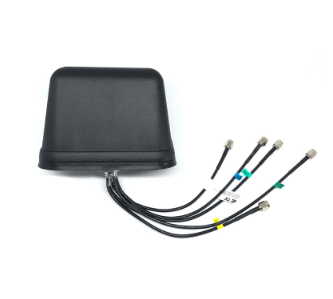

Combi antenne C2GN 70 38 S MIMO 5mtr 3x Fakra F
951-018-113 C2GN 7038 S MIMO 5.0 ~5000 mm
Fakra female, Code D
Fakra female, Code Z
Fakra female, Code C
WLAN-MIMO (2.4GHz/5.8GHz) Screw AntennaCellular-MIMO (2G/3G/4G/5G)/ GNSS (GPS/GLONASS/QZSS/BEIDOU/GALILEO)/ WLAN-MIMO (2.4GHz/5.8GHz)
Screw Antenna
5G S MIMO/Series | Part Number 951-018-XXX
Technical Data
Cellular
Frequency range * LTE-LB 700: 698 - 862 MHz
VSWR 2.8AMPS/ GSM 850: 824 - 894 MHz
GSM 900: 880 - 960 MHz
GSM 1800: 1710 - 1880 MHz
VSWR 2.0GSM 1900: 1850 - 1990 MHz
UMTS 2100: 1920 - 2170 MHz
LTE-HB 2600: 2305 - 2690 MHz VSWR 1.9
5G 3500: 3300 – 3800 MHz VSWR 1.7
5G 4000: 3800 – 4200 MHz VSWR 1.7
5G 5000: 4400 – 5000 MHz VSWR 2.8
Gain Avg. 2.0 dBi * Max. 5.5 dBi1)
Polarization linear, vertical
Decopling Cell 1 vs 2 LB: 8 dB HB: > 18 dB
Impedance 50 Ohm
Load capacity Max. 10 W pulsed
Diagnostic resistor 10 KOhm
GNSS
Frequency range * GPS L1/QZSS: 1563 - 1587 MHz
BeiDou (B1C): 1559 - 1591 MHz
Galileo E1: 1559 - 1591 MHz
GLONASS G1: 1593 - 1610 MHz
VSWR ≤ 1.5
Gain 2 dBic2)
Polarization Right hand circular
Impedance 50 Ohm
Voltage supply 2.9 – 5.5 VDC
Current consumption typ. 13 ±2 mA
Rejection (LNA) > 30 dB
Amplification (LNA) 27 ± 2 dB
Noise figure (LNA) ≤ 3.0 dB
WLAN or Bluetooth
Frequency range * Bluetooth: 2400 - 2484 MHz
IEEE 802.11 b, g, n, ax: 2412– 2484 MHz ≤ 200 mW
IEEE 802.11 a, h, n, ac, ax: 5150– 5875 MHz ≤ 1000 mW
IEEE 802.11 p: 5755– 5925 MHz ≤ 8 W EIRP <5.81 GHz
≤ 2 W EIRP >5.85 GHz
Accessory brand | Hirschmann |
---|---|
Barcode | 4046666007843 |
Recommended retail price incl. VAT | 179.47 |
Antenna range | Combi antenna |
antenna installation | screw |
Network / Antenna Frequency | GSM 850/900/1800/1900 MHz, GPS 1575.42 Mhz, Galileo 1575.42 MHz, Glonass 1592 - 1615 MHz, UMTS 1920 - 2170 MHz, LTE LB 700; 698 - 862 MHz, 4G / LTE (EU) 698 - 862 / 2305 - 2690 MHz, LTE HB 2600 2305 - 2690 MHz, 5G 3500 3300 - 3800 MHz, 5G 4000 3800 - 4200 MHz, 5G 5000 4400 - 5000 MHz, WLAN 5,8 GHz, Wifi or WLAN or Bluetooth |
Antenna Combi selection | GPS / GSM / LTE / UMTS / 5G / WLAN of Bluetooth / Glonass |
Connectortype A (M/F) | Fakra Female |
Connectortype B (F/M) | Fakra Female |
Connectortype C (F/M) | Fakra Female |
Connectorcode Fakra | Code C - Blue GPS / GSM, Code D - Violet (Bordeaux) GSM, Code Z - Water Blue - Neutral (Fits all) |
Color | Black |
